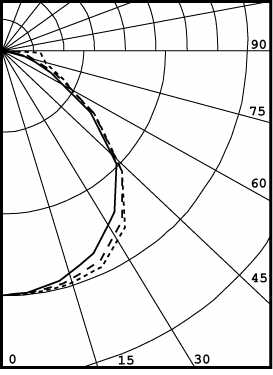

Photometric and
Performance Data

SERIES
101

(2-light)

78% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1215     21       27
  0-40   2012     35       45
  0-60   3412     59       76
  0-90   4139     71       92
90-120   279      5        6
90-130   321      6        7
90-150   367      6        8
90-180   379      7        8
 0-180   4513     78       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  92  92  92  92   89  89  89  89   84  84  84   79  79  79   74  74  74   72
1  84  81  77  74   81  78  75  72   74  71  69   69  67  66   65  64  63   60
2  77  71  66  61   74  69  64  60   65  61  58   61  58  55   58  55  53   51
3  70  63  56  51   68  61  55  51   58  53  49   54  51  47   52  48  46   44
4  65  56  49  44   62  54  48  43   51  46  42   49  44  41   46  43  39   38
5  60  50  43  38   58  49  42  38   46  41  37   44  39  36   42  38  35   33
6  55  45  38  33   53  44  38  33   42  36  32   40  35  31   38  34  31   29
7  51  41  34  29   49  40  34  29   38  33  28   36  31  28   35  30  27   26
8  48  37  31  26   46  36  30  26   35  29  25   33  29  25   32  28  24   23
9  44  34  28  24   43  33  28  23   32  27  23   31  26  23   30  25  22   21
10 42  32  25  21   40  31  25  21   30  24  21   29  24  20   27  23  20   19
