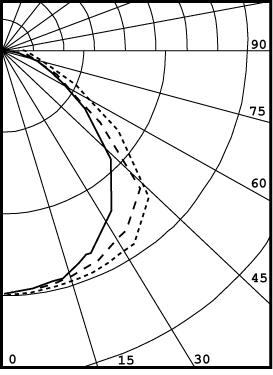

Photometric and
Performance Data

SERIES
103

(2-light)

86% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1304     22       26
  0-40   2199     38       44
  0-60   3879     67       77
  0-90   4659     80       93
90-120   249      4        5
90-130   293      5        6
90-150   339      6        8
90-180   348      6        7
 0-180   5007     86       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  103 103 103 103  99  99  99  99   94  94  94   88  88  88   83  83  83   81
1  94  90  86  83   91  87  84  81   82  80  77   78  76  74   74  72  71   68
2  86  79  73  68   83  77  71  67   73  68  65   69  65  62   65  63  60   58
3  78  70  63  57   76  68  61  56   64  59  55   61  57  53   58  54  51   49
4  72  62  54  49   69  60  53  48   57  51  47   55  50  46   52  48  44   42
5  66  55  48  42   64  54  47  42   51  45  41   49  44  40   47  42  39   37
6  61  50  42  37   59  49  42  36   46  40  36   44  39  35   43  38  34   32
7  57  45  38  32   55  44  37  32   42  36  31   40  35  31   39  34  30   28
8  53  41  34  29   51  40  33  29   39  32  28   37  32  28   36  31  27   25
9  49  38  31  26   48  37  30  26   35  29  25   34  29  25   33  28  24   23
10 46  35  28  23   45  34  28  23   33  27  23   32  26  22   30  26  22   21
