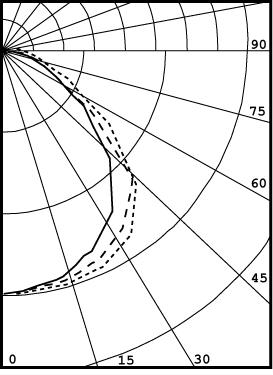

Photometric and
Performance Data

SERIES
103

(3-light)

83% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1950     22       27
  0-40   3266     38       45
  0-60   5641     65       78
  0-90   6760     78       93
90-120   334      4        5
90-130   398      5        6
90-150   456      5        6
90-180   473      5        7
 0-180   7233     83       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  99  99  99  99   96  96  96  96   90  90  90   85  85  85   81  81  81   79
1  90  87  83  80   88  84  81  78   80  77  75   75  73  71   71  70  68   66
2  83  76  71  66   80  74  69  65   70  66  62   67  63  60   63  61  58   56
3  76  67  61  55   73  65  59  55   62  57  53   59  55  51   56  53  50   48
4  69  60  53  47   67  58  52  47   56  50  45   53  48  44   51  47  43   41
5  64  54  46  41   62  52  46  40   50  44  40   48  43  39   46  41  38   36
6  59  48  41  36   57  47  40  35   45  39  35   43  38  34   41  37  33   31
7  55  44  37  32   53  43  36  31   41  35  31   39  34  30   38  33  30   28
8  51  40  33  28   49  39  33  28   38  32  27   36  31  27   35  30  26   25
9  48  37  30  25   46  36  30  25   35  29  25   33  28  24   32  27  24   22
10 45  34  27  23   43  33  27  23   32  26  22   31  26  22   30  25  22   20
