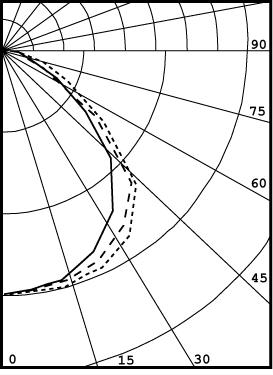

Photometric and
Performance Data

SERIES
103

(4-light)

81% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   2551     22       27
  0-40   4263     37       46
  0-60   7347     63       79
  0-90   8768     76       94
90-120   392      3        4
90-130   469      4        5
90-150   559      5        6
90-180   583      5        6
 0-180   9351     81       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  96  96  96  96   93  93  93  93   88  88  88   83  83  83   78  78  78   76
1  88  84  81  78   85  82  79  76   77  75  73   73  71  70   70  68  67   65
2  80  74  69  64   78  72  67  63   68  64  61   65  62  59   62  59  57   55
3  74  65  59  54   71  64  58  53   61  56  52   58  54  50   55  52  49   47
4  68  58  51  46   65  57  50  46   54  49  44   52  47  43   49  45  42   40
5  62  52  45  40   60  51  44  39   49  43  39   47  42  38   45  40  37   35
6  57  47  40  35   56  46  39  35   44  38  34   42  37  33   40  36  33   31
7  53  43  36  31   52  42  35  31   40  34  30   38  33  29   37  32  29   27
8  50  39  32  28   48  38  32  27   37  31  27   35  30  26   34  29  26   24
9  46  36  29  25   45  35  29  25   34  28  24   32  27  24   31  27  23   22
10 43  33  27  22   42  32  26  22   31  26  22   30  25  22   29  25  21   20
