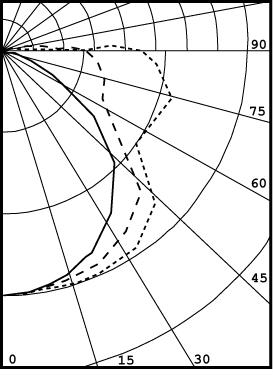

Photometric and
Performance Data

SERIES
111

(1-light)

93% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   531      17       19
  0-40   896      29       32
  0-60   1636     54       58
  0-90   2485     81       88
90-120   285      9        10
90-130   315      10       11
90-150   342      11       12
90-180   349      11       12
 0-180   2834     93       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  109 109 109 109  105 105 105 105  98  98  98   91  91  91   85  85  85   82
1  96  90  85  80   92  87  82  78   81  77  73   75  72  69   70  67  65   62
2  87  77  70  63   83  75  68  62   69  63  59   64  60  55   60  56  52   50
3  78  67  59  52   75  65  57  51   60  54  48   56  50  46   52  47  44   41
4  72  59  50  43   68  57  49  42   53  46  40   50  44  39   46  41  37   34
5  66  53  44  37   63  51  42  36   48  40  35   44  38  33   41  36  32   29
6  60  47  38  32   58  46  37  31   43  36  30   40  34  29   37  32  28   25
7  56  43  34  28   54  41  33  28   39  32  26   36  30  25   34  29  25   22
8  52  39  31  25   50  38  30  24   35  28  24   33  27  23   31  26  22   20
9  49  36  28  22   47  34  27  22   33  26  21   31  25  20   29  24  20   18
10 45  33  25  20   44  32  25  20   30  24  19   28  23  18   27  22  18   16
