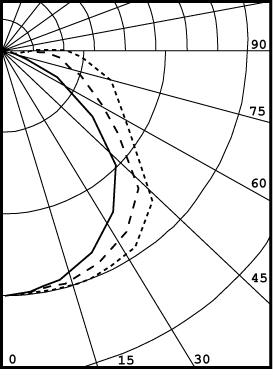

Photometric and
Performance Data

SERIES
111

(3-light)

83% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1617     18       21
  0-40   2723     30       36
  0-60   4938     54       65
  0-90   6829     75       90
90-120   589      6        8
90-130   661      7        9
90-150   729      8        10
90-180   749      8        10
 0-180   7578     83       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0   97  97  97  97   94  94  94  94   88  88  88   82  82  82   77  77  77  75
1   86  82  78  74   84  79  76  72   75  71  69   70  67  65   66  64  62  59
2   78  70  64  59   75  68  63  58   65  60  55   61  57  53   57  54  51  49
3   71  61  54  48   68  60  53  48   57  51  46   53  48  44   50  46  43  40
4   65  54  46  41   63  53  46  40   50  44  39   47  42  38   45  40  36  34
5   59  48  40  35   57  47  40  34   45  38  33   42  37  32   40  35  31  29
6   55  43  36  30   53  42  35  30   40  34  29   38  33  28   36  31  27  25
7   51  39  32  26   49  38  31  26   36  30  26   35  29  25   33  28  24  22
8   47  36  28  23   46  35  28  23   33  27  23   32  26  22   30  25  22  20
9   44  33  26  21   43  32  25  21   31  25  20   29  24  20   28  23  19  18
10  41  30  23  19   40  29  23  19   28  22  18   27  22  18   26  21  18  16
