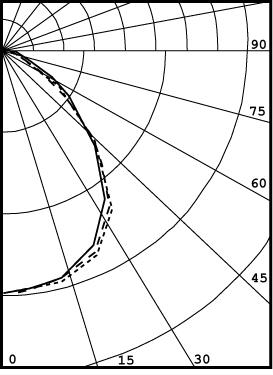

Photometric and
Performance Data

SERIES
112

(1-light)

72% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   731      25       35
  0-40   1180     41       56
  0-60   1826     63       87
  0-90   2099     72       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   2099     72       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  87  87  87  87   85  85  85  85   81  81  81   78  78  78   75  75  75   73
1  81  78  75  72   79  76  73  71   73  71  69   70  68  67   67  66  65   63
2  74  69  64  61   72  67  63  60   65  61  58   63  60  57   60  58  56   54
3  68  61  56  52   67  60  55  51   58  54  50   56  53  50   54  51  49   47
4  63  55  49  45   62  54  49  45   52  48  44   51  47  43   49  46  43   41
5  59  50  44  39   57  49  43  39   48  43  39   46  42  38   45  41  38   36
6  54  45  39  35   53  45  39  35   43  38  34   42  38  34   41  37  34   32
7  51  41  35  31   49  41  35  31   40  35  31   39  34  31   38  34  30   29
8  47  38  32  28   46  37  32  28   37  31  28   36  31  28   35  31  27   26
9  44  35  29  25   43  35  29  25   34  29  25   33  28  25   32  28  25   24
10 42  32  27  23   41  32  27  23   31  26  23   31  26  23   30  26  23   22
