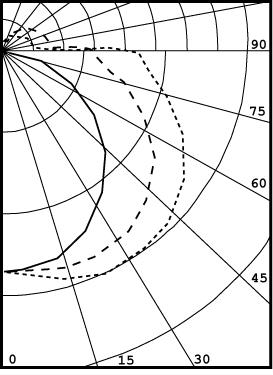

Photometric and
Performance Data

SERIES
183

(1-light)
prismatic lens

80% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   316      11       14
  0-40   543      19       24
  0-60   1072     38       47
  0-90   1682     59       74
90-120   390      14       17
90-130   479      17       21
90-150   580      20       25
90-180   600      21       26
 0-180   2282     80       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  92  92  92  92   87  87  87  87   78  78  78   70  70  70   63  63  63   60
1  81  76  72  68   77  72  69  65   65  62  59   58  56  53   52  50  48   45
2  73  65  59  53   69  62  56  51   55  51  47   49  46  42   44  41  38   35
3  66  56  49  43   62  53  47  42   48  42  38   43  38  35   38  34  31   29
4  60  49  42  36   56  47  40  34   42  36  32   38  33  29   33  30  26   24
5  55  44  36  30   51  41  34  29   37  31  27   33  28  25   30  26  22   20
6  50  39  31  26   47  37  30  25   33  27  23   30  25  21   27  23  19   17
7  46  35  28  23   44  33  27  22   30  24  20   27  22  19   24  20  17   15
8  43  32  25  20   40  30  24  19   27  22  18   25  20  16   22  18  15   13
9  40  29  22  18   38  28  21  17   25  20  16   23  18  15   20  16  13   12
10 37  27  20  16   35  25  19  15   23  18  14   21  16  13   19  15  12   10


<- Back to Index

Download photometric file for this fixture type.   WELLMADE PRODUCTS 1715 KIBBY ROAD - MERCED - CALIFORNIA - 95340 (209) 723-9120 - FAX: (209) 723-9131
