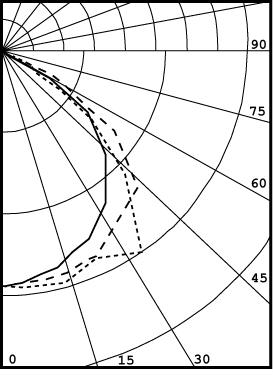

Photometric and
Performance Data

SERIES
189

(3-light)
PL18

69% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1798     21       31
  0-40   3035     36       52
  0-60   5364     64       93
  0-90   5790     69       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   5790     69       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  83  83  83  83   81  81  81  81   77  77  77   74  74  74   71  71  71   70
1  77  75  72  70   76  73  71  69   70  68  67   68  66  65   65  64  63   62
2  71  67  62  59   70  65  62  58   63  60  57   61  58  56   59  56  55   53
3  66  59  54  50   64  58  54  50   56  52  49   54  51  48   53  50  47   46
4  60  53  47  43   59  52  47  43   50  46  42   49  45  42   47  44  41   40
5  56  47  42  37   54  47  41  37   45  40  37   44  40  36   43  39  36   35
6  51  43  37  33   50  42  37  33   41  36  32   40  35  32   39  35  32   30
7  48  39  33  29   47  38  33  29   37  32  29   36  32  28   35  31  28   27
8  44  35  30  26   43  35  30  26   34  29  26   33  29  25   32  28  25   24
9  41  32  27  23   40  32  27  23   31  26  23   30  26  23   30  26  23   22
10 39  30  25  21   38  30  24  21   29  24  21   28  24  21   28  24  21   20
