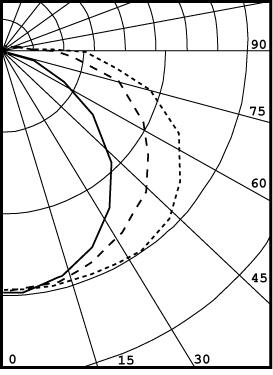

Photometric and
Performance Data

SERIES
192

(2-light)

82% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   886      16       19
  0-40   1501     26       32
  0-60   2895     51       62
  0-90   4385     77       93
90-120   272      5        6
90-130   291      5        6
90-150   308      5        7
90-180   309      5        7
 0-180   4694     82       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  98  98  98  98   95  95  95  95   89  89  89   84  84  84   80  80  80   78
1  87  82  77  73   84  79  75  71   75  71  68   70  67  65   66  64  62   60
2  78  70  63  57   75  67  61  56   63  58  54   60  56  52   56  53  50   47
3  70  60  52  46   67  58  51  45   55  49  44   52  47  42   49  45  41   39
4  64  53  45  38   61  51  44  38   48  42  37   46  40  35   43  38  34   32
5  58  47  38  32   56  45  38  32   43  36  31   41  35  30   38  33  29   27
6  54  42  34  28   52  41  33  28   38  32  27   36  31  26   35  29  25   23
7  50  38  30  24   48  37  29  24   35  28  23   33  27  23   31  26  22   20
8  46  34  27  21   44  33  26  21   32  25  21   30  24  20   29  24  20   18
9  43  31  24  19   41  30  24  19   29  23  19   28  22  18   27  21  18   16
10 40  29  22  17   39  28  21  17   27  21  17   26  20  16   25  20  16   14
