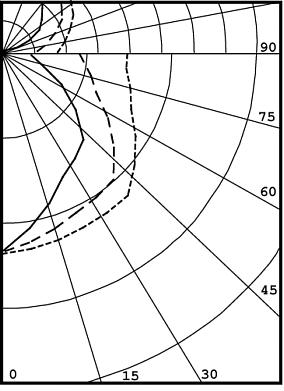

Photometric and
Performance Data

SERIES
202

(2-light)

98% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   509      8        9
  0-40   868      14       15
  0-60   1728     29       30
  0-90   2804     47       48
90-120   1264     21       22
90-130   1726     29       29
90-150   2526     42       43
90-180   3052     51       52
 0-180   5856     98       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
 0  104 104 104 104  96  96  96  96   80  80  80   66  66  66   53  53  53  47
 1  90  85  80  76   83  78  74  70   66  62  60   54  52  49   43  41  40  35
 2  79  71  64  59   73  66  60  55   55  51  47   46  42  39   37  34  32  27
 3  71  61  53  47   65  56  49  44   48  42  38   40  35  32   32  29  26  22
 4  64  53  45  39   59  49  42  36   42  36  31   35  30  26   28  24  22  18
 5  58  47  39  33   54  43  36  31   37  31  27   31  26  22   25  21  18  15
 6  54  42  34  28   49  39  31  26   33  27  23   28  23  19   22  19  16  13
 7  50  38  30  24   46  35  28  23   30  24  20   25  20  17   20  17  14  11
 8  46  34  27  21   42  32  25  20   27  21  17   23  18  15   19  15  12  10
 9  43  31  24  19   40  29  22  18   25  19  16   21  16  13   17  13  11  9
 10 40  29  22  17   37  27  20  16   23  18  14   19  15  12   16  12  10  8


<- Back to Index

Download photometric file for this fixture type.   WELLMADE PRODUCTS 1715 KIBBY ROAD - MERCED - CALIFORNIA - 95340 (209) 723-9120 - FAX: (209) 723-9131
