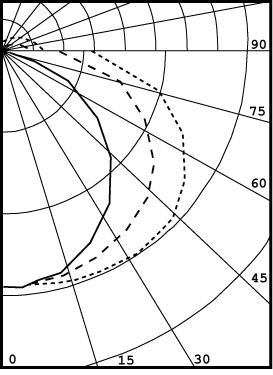

Photometric and
Performance Data

SERIES
204

(2-light)

92% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   940      15       17
  0-40   1600     26       28
  0-60   3130     51       56
  0-90   4730     78       84
90-120   736      12       13
90-130   838      14       15
90-150   891      15       16
90-180   891      15       16
 0-180   5621     92       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  107 107 107 107  103 103 103 103  95  95  95   88  88  88   82  82  82   78
1  96  90  85  81   91  87  82  78   80  76  73   74  71  68   68  66  64   60
2  86  77  70  63   82  74  67  62   68  63  58   63  58  54   58  54  51   48
3  77  66  58  51   74  64  56  50   59  52  47   54  49  44   50  46  42   39
4  70  58  49  43   67  56  48  41   52  45  39   48  42  37   44  39  35   32
5  64  52  43  36   61  50  41  35   46  39  33   42  36  32   39  34  30   27
6  59  46  37  31   56  44  36  30   41  34  29   38  32  27   35  30  26   24
7  55  41  33  27   52  40  32  26   37  30  25   34  28  24   32  27  23   21
8  51  38  29  24   48  36  29  23   34  27  22   31  25  21   29  24  20   18
9  47  34  26  21   45  33  26  21   31  24  20   29  23  19   27  22  18   16
10 44  31  24  19   42  30  23  18   29  22  18   27  21  17   25  20  16   14


<- Back to Index

Download photometric file for this fixture type.   WELLMADE PRODUCTS 1715 KIBBY ROAD - MERCED - CALIFORNIA - 95340 (209) 723-9120 - FAX: (209) 723-9131
