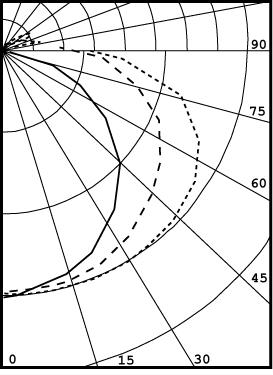

Photometric and
Performance Data

SERIES
207x

(2-light 8')

98% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1776     16       16
  0-40   3018     26       27
  0-60   5943     52       53
  0-90   9402     82       84
90-120   1455     13       13
90-130   1663     15       15
90-150   1754     15       16
90-180   1754     15       16
 0-180   11156    98       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  114 114 114 114  110 110 110 110  101 101 101  94  94  94   87  87  87   83
1  101 95  89  84   96  91  86  81   84  80  76   77  74  71   71  68  66   63
2  90  80  72  66   86  77  70  64   71  65  60   65  60  56   60  56  53   49
3  81  69  60  53   77  67  58  51   61  54  48   56  51  46   52  47  43   40
4  74  61  51  44   70  58  49  43   54  46  40   49  43  38   46  40  36   33
5  67  54  44  37   64  52  43  36   48  40  34   44  37  32   41  35  31   28
6  62  48  38  32   59  46  37  31   43  35  29   39  33  28   36  31  26   24
7  57  43  34  28   55  42  33  27   39  31  26   36  29  24   33  27  23   21
8  53  39  30  24   51  38  29  24   35  28  23   33  26  22   30  25  20   18
9  49  36  27  22   47  34  26  21   32  25  20   30  24  19   28  22  18   16
10 46  33  25  19   44  32  24  19   30  23  18   28  22  17   26  20  16   15


<- Back to Index

Download photometric file for this fixture type.   WELLMADE PRODUCTS 1715 KIBBY ROAD - MERCED - CALIFORNIA - 95340 (209) 723-9120 - FAX: (209) 723-9131
