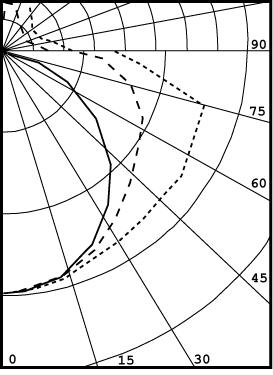

Photometric and
Performance Data

SERIES
207x

(2-light)

100% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   714      11       12
  0-40   1190     21       20
  0-60   2283     39       39
  0-90   3699     64       63
90-120   923      16       16
90-130   1203     21       21
90-150   1707     29       29
90-180   2132     37       37
 0-180   5831     100      100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  112 112 112 112  105 105 105 105  92  92  92   80  80  80   70  70  70   64
1  99  94  88  84   93  88  83  79   76  73  70   66  63  61   57  55  53   48
2  89  80  72  66   83  75  68  62   65  60  55   56  52  48   48  45  42   38
3  81  69  60  53   75  65  57  50   56  50  45   49  44  39   41  38  34   30
4  73  61  51  44   68  57  48  42   50  43  37   43  37  33   37  32  29   25
5  67  54  44  37   62  50  42  36   44  37  32   38  32  28   33  28  24   21
6  62  48  39  32   57  45  37  31   39  33  27   34  29  24   29  25  21   18
7  57  43  34  28   53  41  32  27   36  29  24   31  25  21   27  22  19   16
8  53  39  31  25   49  37  29  23   32  26  21   28  23  19   24  20  17   14
9  49  36  27  22   46  34  26  21   30  23  19   26  21  17   23  18  15   13
10 46  33  25  20   43  31  24  19   27  21  17   24  19  15   21  17  13   11
