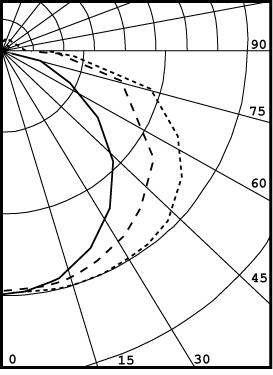

Photometric and
Performance Data

SERIES
207x

(3-light)

93% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1447     17       18
  0-40   2451     29       31
  0-60   4754     56       60
  0-90   7011     82       89
90-120   763      9        10
90-130   866      10       11
90-150   910      11       11
90-180   910      11       11
 0-180   7921     93       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  109 109 109 109  105 105 105 105  98  98  98   92  92  92   86  86  86   83
1  97  92  87  83   93  89  84  80   83  79  76   77  74  72   72  70  68   65
2  87  78  71  65   84  76  69  63   71  65  60   66  61  57   61  58  54   52
3  79  68  59  53   75  66  58  52   61  55  49   57  52  47   53  49  45   42
4  72  59  51  44   69  57  49  43   54  47  41   50  44  39   47  42  38   35
5  66  53  44  37   63  51  43  36   48  40  35   45  38  34   42  36  32   30
6  60  47  38  32   58  46  37  31   43  35  30   40  34  29   38  32  28   26
7  56  42  34  28   53  41  33  27   39  32  26   36  30  25   34  29  24   22
8  52  38  30  24   50  37  30  24   35  28  23   33  27  22   31  26  22   20
9  48  35  27  22   46  34  27  21   32  25  21   30  24  20   29  23  19   18
10 45  32  25  20   43  31  24  19   30  23  19   28  22  18   27  21  18   16


<- Back to Index
