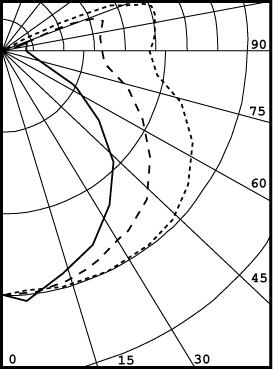

Photometric and
Performance Data

SERIES
255SM

(1-light PK90)

96% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   649      13       14
  0-40   1108     22       23
  0-60   2196     44       46
  0-90   3678     74       77
90-120   968      19       20
90-130   1090     22       23
90-150   1130     23       24
90-180   1130     23       24
 0-180   4808     96       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  109 109 109 109  104 104 104 104  94  94  94   85  85  85   77  77  77   74
1  95  89  83  78   90  84  79  75   77  73  69   69  66  63   63  60  58   54
2  84  74  67  60   80  71  64  58   65  59  54   59  54  49   53  49  45   42
3  75  64  55  48   72  61  53  46   56  49  43   51  45  40   46  41  37   34
4  68  56  46  39   65  53  45  38   49  41  36   44  38  33   40  35  31   28
5  62  49  40  33   59  47  38  32   43  36  30   39  33  28   36  30  26   23
6  57  44  35  28   55  42  34  28   39  31  26   35  29  24   32  27  22   20
7  53  39  31  25   50  38  30  24   35  28  23   32  26  21   29  24  20   17
8  49  36  27  22   47  34  27  21   32  25  20   29  23  19   27  21  17   15
9  46  33  25  19   44  31  24  19   29  22  18   27  21  17   25  19  15   13
10 43  30  22  17   41  29  22  17   27  20  16   25  19  15   23  18  14   12
