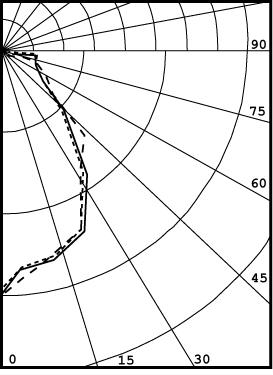

Photometric and
Performance Data

SERIES
312

(2-light)
12A Lens

60% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1224     20       34
  0-40   1869     31       52
  0-60   2754     46       77
  0-90   3592     60       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   3592     60       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  80  80  80  80   78  78  78  78   74  74  74   71  71  71   68  68  68  67
1  72  69  66  63   71  67  65  62   65  62  60   62  60  58   60  58  57  55
2  66  61  56  52   65  59  55  51   57  53  50   55  52  49   53  50  48  46
3  61  54  48  44   59  53  48  43   51  46  43   49  45  42   48  44  41  40
4  56  48  42  38   55  47  42  37   46  41  37   44  40  36   43  39  36  35
5  52  43  37  33   51  43  37  33   41  36  32   40  36  32   39  35  32  30
6  48  39  33  29   47  39  33  29   38  33  29   37  32  29   36  32  28  27
7  45  36  30  26   44  35  30  26   35  29  26   34  29  26   33  29  25  24
8  42  33  27  23   41  33  27  23   32  27  23   31  26  23   30  26  23  22
9  39  30  25  21   38  30  25  21   29  24  21   29  24  21   28  24  21  20
10 37  28  23  19   36  28  23  19   27  23  19   27  22  19   26  22  19  18
