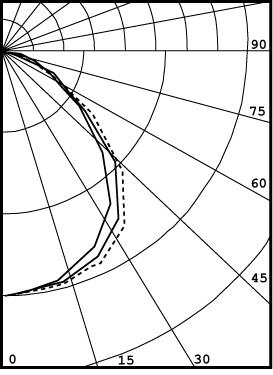

Photometric and
Performance Data

SERIES
325

(3-light)

79% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   2103     25       31
  0-40   3462     40       51
  0-60   5773     68       85
  0-90   6768     79       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   6768     79       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  95  95  95  95   93  93  93  93   89  89  89   85  85  85   82  82  82   80
1  88  84  81  78   86  82  79  77   79  77  74   76  74  72   73  71  70   68
2  80  74  69  65   78  73  68  64   70  66  63   67  64  61   65  62  60   58
3  74  66  60  55   72  65  59  54   62  57  53   60  56  53   58  55  52   50
4  68  59  52  47   66  58  52  47   56  50  46   54  49  46   52  48  45   43
5  63  53  46  41   61  52  46  41   50  45  40   49  44  40   47  43  39   38
6  58  48  41  36   57  47  41  36   46  40  36   44  39  35   43  39  35   33
7  54  43  37  32   53  43  36  32   42  36  32   40  35  31   39  35  31   30
8  50  40  33  29   49  39  33  29   38  32  28   37  32  28   36  32  28   27
9  47  37  30  26   46  36  30  26   35  30  26   34  29  26   33  29  25   24
10 44  34  28  23   43  33  27  23   33  27  23   32  27  23   31  26  23   22
