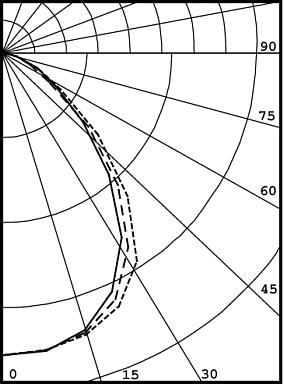

Photometric and
Performance Data

SERIES
342

(4-light)

75% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   2987     24       33
  0-40   4826     40       53
  0-60   7826     64       85
  0-90   9160     75       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   9160     75       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  89  89  89  89   87  87  87  87   83  83  83   80  80  80   77  77  77   75 1  83  79  76  74   81  78  75  72   75  72  70   72  70  68   69  68  66   65
2  76  70  65  61   74  69  64  61   66  63  59   64  61  58   62  59  57   55
3  70  62  57  52   68  61  56  52   59  55  51   58  53  50   56  52  49   48
4  65  56  50  45   63  55  49  45   53  48  44   52  47  43   50  46  43   41
5  60  50  44  39   58  50  43  39   48  43  39   47  42  38   46  41  38   36
6  55  46  39  34   54  45  39  34   44  38  34   43  38  34   42  37  34   32
7  51  41  35  31   50  41  35  31   40  34  30   39  34  30   38  33  30   29
8  48  38  32  28   47  38  32  27   37  31  27   36  31  27   35  30  27   26
9  45  35  29  25   44  35  29  25   34  28  25   33  28  25   32  28  25   23
10 42  32  26  23   41  32  26  23   31  26  23   31  26  22   30  26  22   21


<- Back to Index

Download photometric file for this fixture type.   WELLMADE PRODUCTS 1715 KIBBY ROAD - MERCED - CALIFORNIA - 95340 (209) 723-9120 - FAX: (209) 723-9131
