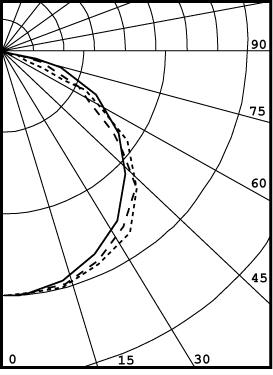

Photometric and
Performance Data

SERIES
350

(2-light)

91% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1378     24       26
  0-40   2309     40       44
  0-60   4243     73       81
  0-90   5253     91       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   5253     91       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  109 109 109 109  107 107 107 107  102 102 102  97  97  97   93  93  93   92
1  100 96  92  89   98  94  90  87   90  87  84   86  84  82   83  81  79   77
2  91  83  77  72   89  82  76  71   78  74  70   75  71  68   73  69  66   64
3  83  73  66  60   81  72  65  59   69  63  58   66  61  57   64  60  56   54
4  76  65  57  50   74  63  56  50   61  55  49   59  53  49   57  52  48   46
5  69  58  49  43   68  57  49  43   55  48  43   53  47  42   51  46  42   40
6  64  52  44  38   62  51  43  37   49  42  37   48  41  37   46  41  36   34
7  59  47  39  33   58  46  38  33   45  38  33   43  37  32   42  36  32   30
8  55  43  35  29   54  42  34  29   41  34  29   40  33  29   38  33  29   27
9  51  39  31  26   50  38  31  26   37  31  26   36  30  26   35  30  26   24
10 48  36  29  24   47  35  28  24   35  28  24   34  28  23   33  27  23   22
