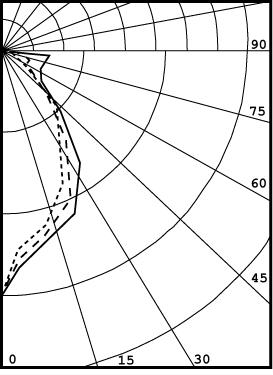

Photometric and
Performance Data

SERIES
353

(2-light)
12A Lens

46% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1021     17       37
  0-40   1522     25       55
  0-60   2167     36       78
  0-90   2787     46       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   2787     46       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  60  60  60  60   59  59  59  59   56  56  56   54  54  54   52  52  52   51
1  55  53  50  48   54  52  50  48   50  48  46   48  46  45   46  45  44   42
2  51  47  43  40   50  46  43  40   44  41  39   43  40  38   41  39  38   36
3  47  42  38  35   46  41  37  34   40  36  34   38  36  33   37  35  33   32
4  43  38  33  30   42  37  33  30   36  32  29   35  32  29   34  31  29   28
5  40  34  30  26   39  33  29  26   33  29  26   32  28  26   31  28  26   24
6  37  31  27  24   37  31  26  23   30  26  23   29  26  23   28  25  23   22
7  35  28  24  21   34  28  24  21   27  24  21   27  23  21   26  23  21   20
8  33  26  22  19   32  26  22  19   25  22  19   25  21  19   24  21  19   18
9  31  24  20  17   30  24  20  17   23  20  17   23  20  17   22  19  17   16
10 29  22  18  16   28  22  18  16   22  18  16   21  18  16   21  18  16   15
