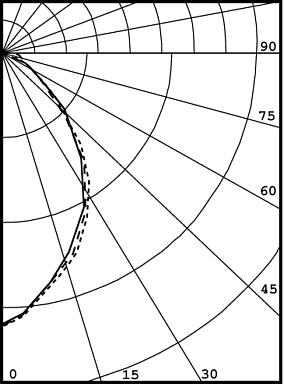

Photometric and
Performance Data

SERIES
364

(4-light)

73% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   2399     20       28
  0-40   3926     32       45
  0-60   6891     58       80
  0-90   8634     73       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   8634     73       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  87  87  87  87   85  85  85  85   81  81  81   78  78  78   75  75  75   73
1  80  76  73  70   78  74  71  69   71  69  67   69  66  65   66  64  63   61
2  73  66  61  57   71  65  60  56   63  59  55   60  57  54   58  55  53   51
3  66  59  52  48   65  57  52  47   56  50  46   54  49  46   52  48  45   43
4  61  52  45  40   60  51  45  40   49  44  40   48  43  39   46  42  39   37
5  56  46  40  35   55  46  39  35   44  39  34   43  38  34   42  37  34   32
6  52  42  35  30   51  41  35  30   40  34  30   39  34  30   38  33  30   28
7  48  38  31  27   47  37  31  27   36  31  27   36  30  26   35  30  26   25
8  45  35  28  24   44  34  28  24   33  28  24   33  27  24   32  27  24   22
9  42  32  26  22   41  31  26  22   31  25  21   30  25  21   29  25  21   20
10 39  29  24  20   38  29  23  20   28  23  20   28  23  19   27  23  19   18
