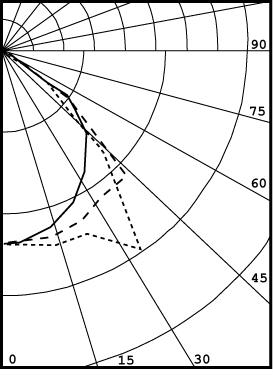

Photometric and
Performance Data

SERIES
389

(3-light)

67% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1880     22       33
  0-40   3259     39       58
  0-60   5441     65       96
  0-90   5652     67       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   5652     67       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  81  81  81  81   79  79  79  79   76  76  76   72  72  72   69  69  69   68
1  76  73  71  69   74  72  70  68   69  67  66   66  65  64   64  63  62   61
2  70  66  62  59   69  65  61  58   62  59  57   60  58  56   58  56  55   53
3  65  59  54  51   63  58  54  50   56  52  49   54  51  49   53  50  48   47
4  60  53  48  44   59  52  47  44   51  46  43   49  46  43   48  45  42   41
5  56  48  43  39   54  47  42  38   46  41  38   45  41  38   43  40  37   36
6  52  43  38  34   50  43  38  34   42  37  34   40  36  33   39  36  33   32
7  48  39  34  30   47  39  34  30   38  33  30   37  33  30   36  32  29   28
8  45  36  31  27   44  36  30  27   35  30  27   34  30  27   33  29  26   25
9  42  33  28  24   41  33  28  24   32  27  24   31  27  24   31  27  24   23
10 39  30  25  22   38  30  25  22   29  25  22   29  25  22   28  24  22   21
