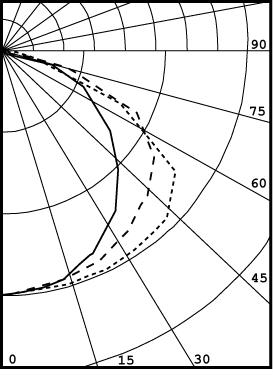

Photometric and
Performance Data

SERIES
404

(2-light)
Up Light

90% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1166     20       22
  0-40   1974     34       38
  0-60   3845     66       73
  0-90   4997     86       95
90-120   185      3        4
90-130   231      4        4
90-150   249      4        5
90-180   252      4        5
 0-180   5249     90       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  108 108 108 108  105 105 105 105  99  99  99   94  94  94   89  89  89   87
1  98  94  90  86   95  91  88  85   87  84  81   82  80  78   78  77  75   73
2  89  81  75  70   86  79  73  68   75  70  66   71  67  64   68  65  62   60
3  81  71  63  57   78  69  62  56   66  60  55   62  57  53   59  55  52   49
4  73  62  54  48   71  61  53  47   58  51  46   55  49  45   53  48  44   41
5  67  55  47  40   65  54  46  40   51  44  39   49  43  38   47  42  37   35
6  62  49  41  35   60  48  40  34   46  39  34   44  38  33   42  37  32   30
7  57  44  36  30   55  43  36  30   42  35  30   40  34  29   38  33  28   27
8  53  40  32  27   51  39  32  27   38  31  26   36  30  26   35  29  25   23
9  49  37  29  24   48  36  29  24   35  28  23   33  27  23   32  27  23   21
10 46  34  26  21   45  33  26  21   32  25  21   31  25  21   30  24  20   19
