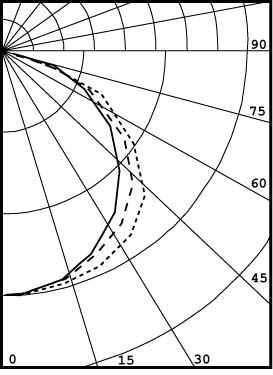

Photometric and
Performance Data

SERIES
407

(2-light)
Down Light

87% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1282     22       26
  0-40   2145     37       43
  0-60   3960     68       79
  0-90   5014     86       100
90-120   6        0        0
90-130   6        0        0
90-150   6        0        0
90-180   6        0        0
 0-180   5020     87       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  104 104 104 104  102 102 102 102  97  97  97   93  93  93   89  89  89   87
1  95  91  87  84   93  89  86  83   85  83  80   82  80  78   79  77  75   73
2  86  79  73  68   84  78  72  67   74  70  66   71  68  64   69  66  63   61
3  79  69  62  56   76  68  61  56   65  59  55   63  58  54   60  56  53   51
4  72  61  53  47   70  60  53  47   58  51  46   56  50  46   54  49  45   43
5  66  54  46  41   64  53  46  40   52  45  40   50  44  39   48  43  39   37
6  61  49  41  35   59  48  40  35   46  40  35   45  39  34   43  38  34   32
7  56  44  36  31   55  43  36  31   42  35  31   41  35  30   40  34  30   28
8  52  40  33  27   51  40  32  27   38  32  27   37  31  27   36  31  27   25
9  49  37  29  25   47  36  29  24   35  29  24   34  28  24   33  28  24   22
10 46  34  27  22   44  33  27  22   33  26  22   32  26  22   31  26  22   20
