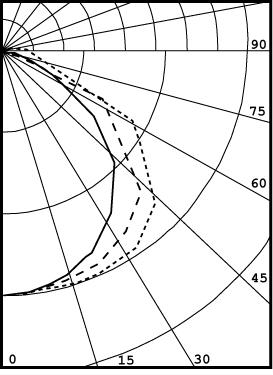

Photometric and
Performance Data

SERIES
455

(1-light PK)

91% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1063     21       23
  0-40   1802     36       40
  0-60   3463     69       76
  0-90   4534     91       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   4534     91       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  108 108 108 108  105 105 105 105  101 101 101  96  96  96   93  93  93   91
1  99  94  90  86   96  92  88  85   88  85  82   85  82  80   82  79  78   76
2  89  81  75  69   87  80  74  69   77  72  67   74  70  66   71  68  64   62
3  81  71  63  57   79  70  62  56   67  61  55   65  59  55   63  58  54   52
4  74  62  54  47   72  61  53  47   59  52  47   57  51  46   55  50  45   43
5  68  55  47  40   66  54  46  40   53  45  40   51  44  39   49  44  39   37
6  62  49  41  35   61  49  41  35   47  40  34   46  39  34   44  38  34   32
7  58  45  36  30   56  44  36  30   43  35  30   41  35  30   40  34  30   28
8  53  40  32  27   52  40  32  27   39  32  27   38  31  26   37  31  26   24
9  50  37  29  24   49  37  29  24   36  29  24   35  28  24   34  28  24   22
10 47  34  27  22   45  34  26  22   33  26  21   32  26  21   31  25  21   20


<- Back to Index

Download photometric file for this fixture type.   WELLMADE PRODUCTS 1715 KIBBY ROAD - MERCED - CALIFORNIA - 95340 (209) 723-9120 - FAX: (209) 723-9131
