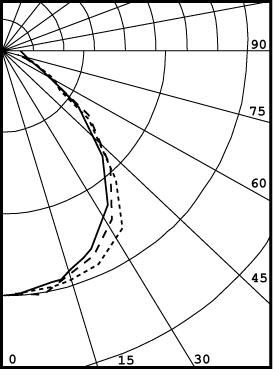

Photometric and
Performance Data

SERIES
455

(2-light PK)

90% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   2198     22       25
  0-40   3704     37       41
  0-60   6778     68       76
  0-90   8947     90       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   8947     90       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  107 107 107 107  104 104 104 104  99  99  99   95  95  95   91  91  91   89
1  97  92  88  85   95  91  87  83   87  84  81   83  81  78   80  78  76   74
2  88  80  74  68   86  79  73  67   76  70  66   73  68  64   70  66  63   61
3  80  70  62  56   78  69  61  56   66  60  55   64  58  54   62  57  53   51
4  73  62  53  47   71  61  53  47   59  52  46   57  51  46   55  49  45   43
5  67  55  46  40   65  54  46  40   52  45  40   51  44  39   49  43  39   37
6  62  49  41  35   60  49  41  35   47  40  34   46  39  34   44  38  34   32
7  57  45  36  31   56  44  36  30   43  35  30   41  35  30   40  34  30   28
8  53  40  33  27   52  40  32  27   39  32  27   38  31  27   37  31  27   25
9  50  37  29  24   48  37  29  24   36  29  24   35  28  24   34  28  24   22
10 46  34  27  22   45  34  27  22   33  26  22   32  26  22   31  26  22   20
