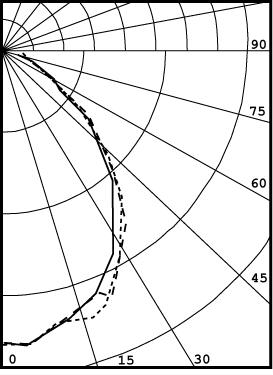

Photometric and
Performance Data

SERIES
455

(3-light Miro4)

93% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   3623     24       26
  0-40   6153     41       44
  0-60   11127    74       80
  0-90   13872    93       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   13872    93       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  110 110 110 110  108 108 108 108  103 103 103  98  98  98   94  94  94   92
1  101 97  93  89   99  95  91  88   91  88  85   88  85  83   84  82  80   78
2  92  85  78  73   90  83  77  72   80  75  71   77  73  69   74  71  68   65
3  84  74  67  60   82  73  66  60   70  64  59   68  63  58   66  61  57   55
4  77  66  57  51   75  65  57  51   62  55  50   60  54  49   59  53  49   47
5  71  58  50  44   69  58  49  43   56  49  43   54  48  43   53  47  42   40
6  65  52  44  38   64  52  44  38   50  43  37   49  42  37   47  41  37   35
7  60  47  39  33   59  47  39  33   45  38  33   44  38  33   43  37  33   31
8  56  43  35  30   55  43  35  30   41  34  29   40  34  29   39  33  29   27
9  52  39  32  27   51  39  32  26   38  31  26   37  31  26   36  30  26   24
10 49  36  29  24   48  36  29  24   35  28  24   34  28  24   34  28  24   22
