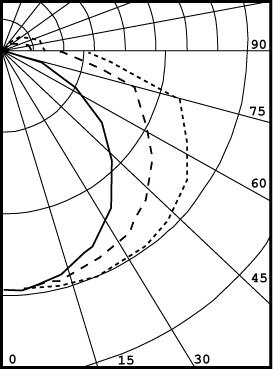

Photometric and
Performance Data

SERIES
R200

(2-light)

94% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   871      15       16
  0-40   1482     26       27
  0-60   2885     50       53
  0-90   4465     77       82
90-120   772      13       14
90-130   905      16       17
90-150   985      17       18
90-180   985      17       18
 0-180   5450     94       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  109 109 109 109  105 105 105 105  96  96  96   88  88  88   81  81  81   78
1  97  91  86  82   92  87  83  79   80  76  73   73  70  68   67  65  63   59
2  87  78  70  64   82  74  67  62   68  62  58   62  58  54   57  53  50   47
3  78  67  58  52   74  64  56  50   59  52  47   54  48  44   49  45  41   38
4  71  59  50  43   67  56  48  41   52  45  39   47  41  37   43  38  34   32
5  65  52  43  36   62  50  41  35   46  39  33   42  36  31   39  33  29   27
6  60  46  37  31   57  45  36  30   41  34  28   38  32  27   35  29  25   23
7  55  42  33  27   52  40  32  26   37  30  25   34  28  24   32  26  22   20
8  51  38  29  24   49  36  29  23   34  27  22   31  25  21   29  24  20   18
9  48  35  27  21   45  33  26  21   31  24  20   29  23  19   27  21  18   16
10 45  32  24  19   43  31  23  18   28  22  18   26  21  17   25  20  16   14
