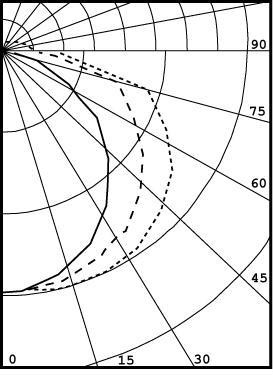

Photometric and
Performance Data

SERIES
R200

(3-light)

93% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1470     17       18
  0-40   2484     29       31
  0-60   4752     55       59
  0-90   7004     81       87
90-120   834      10       10
90-130   968      11       12
90-150   1048     12       13
90-180   1049     12       13
 0-180   8053     93       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  109 109 109 109  105 105 105 105  97  97  97   90  90  90   84  84  84   81
1  97  92  87  83   93  88  84  80   82  78  75   76  73  71   71  69  67   64
2  87  78  71  65   83  75  69  63   70  65  60   65  61  57   60  57  54   51
3  79  68  59  53   75  65  58  51   61  54  49   56  51  47   52  48  44   41
4  72  59  51  44   68  57  49  43   53  46  41   50  44  39   46  41  37   35
5  65  53  44  37   63  51  43  36   47  40  35   44  38  33   41  36  32   29
6  60  47  38  32   58  46  37  31   43  35  30   40  34  29   37  32  28   25
7  56  42  34  28   53  41  33  27   38  31  26   36  30  25   34  28  24   22
8  52  39  30  25   49  37  30  24   35  28  23   33  27  22   31  26  22   20
9  48  35  27  22   46  34  27  22   32  25  21   30  24  20   28  23  19   17
10 45  32  25  20   43  31  24  19   30  23  19   28  22  18   26  21  17   16
