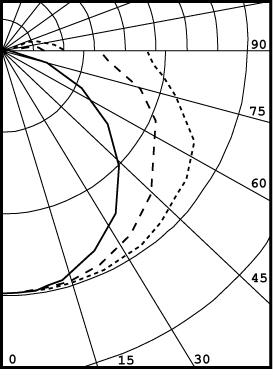

Photometric and
Performance Data

SERIES
212

(1-light)

95% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1144     16       17
  0-40   1941     27       28
  0-60   3785     53       55
  0-90   6049     84       88
90-120   816      11       12
90-130   816      11       12
90-150   816      11       12
90-180   816      11       12
 0-180   6865     95       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  112 112 112 112  108 108 108 108  101 101 101  94  94  94   88  88  88   85
1  99  92  87  82   95  89  84  80   83  79  75   77  74  71   72  69  66   63
2  88  79  71  64   84  76  68  62   70  64  59   65  60  56   61  56  53   50
3  79  68  59  51   76  65  57  50   61  54  48   56  50  45   52  47  43   40
4  72  59  50  42   69  57  48  41   53  46  40   49  43  38   46  41  36   33
5  66  52  43  36   63  51  42  35   47  39  34   44  37  32   41  35  31   28
6  61  47  37  31   58  45  36  30   42  35  29   39  33  28   37  31  27   24
7  56  42  33  27   54  41  32  26   38  31  25   36  29  24   33  28  23   21
8  52  38  30  24   50  37  29  23   35  27  22   33  26  21   31  25  21   19
9  49  35  27  21   46  34  26  21   32  25  20   30  24  19   28  23  18   17
10 45  32  24  19   44  31  24  19   29  23  18   28  22  17   26  21  17   15
