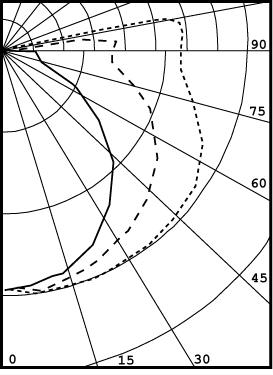

Photometric and
Performance Data

SERIES
R255

(1-light PK)

95% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   750      15       16
  0-40   1278     26       27
  0-60   2514     50       53
  0-90   4118     82       86
90-120   646      13       14
90-130   646      13       14
90-150   646      13       14
90-180   646      13       14
 0-180   4764     95       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  110 110 110 110  106 106 106 106  99  99  99   92  92  92   85  85  85   82 1  96  90  85  80   92  87  82  77   81  76  73   75  71  68   69  67  64   61
2  86  76  68  61   82  73  66  60   68  62  57   64  58  54   59  55  51   48
3  77  65  56  49   74  63  55  48   59  52  46   55  49  44   51  46  41   38
4  70  57  48  40   67  55  46  39   52  44  38   48  42  36   45  39  34   32
5  64  50  41  34   61  49  40  33   46  38  32   43  36  31   40  34  29   27
6  59  45  36  29   57  44  35  29   41  33  27   38  32  26   36  30  25   23
7  54  41  32  25   52  39  31  25   37  29  24   35  28  23   33  27  22   20
8  50  37  28  22   49  36  28  22   34  26  21   32  25  20   30  24  20   17
9  47  34  25  20   45  33  25  20   31  24  19   29  23  18   27  22  17   16
10 44  31  23  18   42  30  23  18   28  22  17   27  21  16   25  20  16   14
