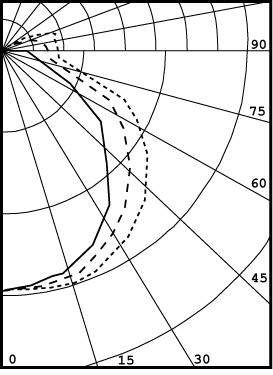

Photometric and
Performance Data

SERIES
R255

(2-light PK)

94% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1605     16       17
  0-40   2732     27       30
  0-60   5354     54       57
  0-90   8586     85       92
90-120   761      8        8
90-130   769      8        8
90-150   769      8        8
90-180   769      8        8
 0-180   9355     94       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  110 110 110 110  106 106 106 106  100 100 100  94  94  94   88  88  88   86 1  96  90  85  80   93  87  82  78   82  78  74   77  74  71   73  70  67   65
2  86  76  68  62   83  74  67  60   70  63  58   66  60  56   62  57  53   51
3  77  66  57  49   75  64  55  48   60  53  47   57  50  45   54  48  44   41
4  70  57  48  41   68  56  47  40   53  45  39   50  43  38   47  41  36   34
5  64  51  41  34   62  49  40  34   47  39  33   44  37  32   42  36  31   28
6  59  45  36  29   57  44  35  29   42  34  28   40  33  27   38  32  27   24
7  55  41  32  26   53  40  31  25   38  30  25   36  29  24   34  28  23   21
8  51  37  28  23   49  36  28  22   34  27  22   33  26  21   31  25  21   19
9  47  34  26  20   46  33  25  20   32  24  19   30  24  19   29  23  18   17
10 44  31  23  18   43  30  23  18   29  22  17   28  21  17   27  21  17   15
