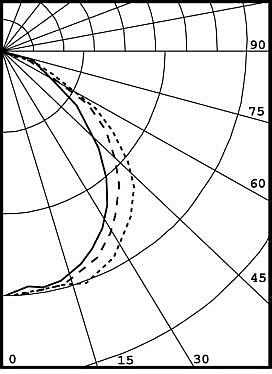

Photometric and
Performance Data

SERIES
R304PK

(3-light)

89% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   1756     19       22
  0-40   2977     33       37
  0-60   5720     63       70
  0-90   8128     89       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   8128     89       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  106 106 106 106  103 103 103 103  99  99  99   94  94  94   91  91  91   89
1  95  90  86  82   93  89  84  81   85  81  78   81  79  76   78  76  74   72
2  86  78  71  65   84  76  69  64   73  67  63   70  65  61   67  63  60   58
3  78  67  59  52   76  66  58  52   63  57  51   61  55  50   59  54  49   47
4  71  59  50  43   69  58  50  43   56  48  43   54  47  42   52  46  42   39
5  65  52  43  37   63  51  43  37   49  42  36   48  41  36   46  40  35   33
6  60  47  38  32   58  46  38  32   44  37  31   43  36  31   42  35  31   29
7  55  42  34  28   54  41  33  28   40  33  27   39  32  27   38  32  27   25
8  51  38  30  24   50  38  30  24   36  29  24   35  29  24   34  28  24   22
9  48  35  27  22   46  34  27  22   33  26  22   33  26  22   32  26  21   20
10 45  32  25  20   43  32  24  20   31  24  20   30  24  19   29  23  19   18
