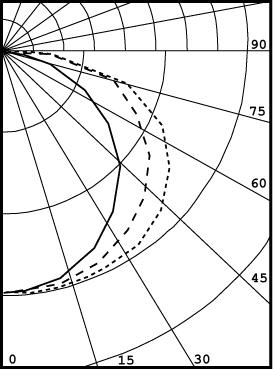

Photometric and
Performance Data

SERIES
R316

(2-light 8')

95% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   2302     20       21
  0-40   3894     34       36
  0-60   7503     66       69
  0-90   10869    95       100
90-120   5        0        0
90-130   5        0        0
90-150   5        0        0
90-180   5        0        0
 0-180   10869    95       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  115 115 115 115  112 112 112 112  107 107 107  103 103 103  98  98  98   96
1  103 97  92  88   100 95  90  86   91  87  84   87  84  81   83  81  78   76
2  92  83  75  69   89  81  74  68   78  72  66   74  69  65   71  67  63   61
3  83  72  63  56   81  70  62  55   67  60  54   64  58  53   62  57  52   50
4  76  63  53  46   73  61  53  46   59  51  45   57  50  45   54  49  44   42
5  69  56  46  39   67  55  46  39   52  45  38   50  43  38   48  42  38   35
6  64  50  40  34   62  49  40  34   47  39  33   45  38  33   44  37  33   30
7  59  45  36  29   57  44  35  29   42  35  29   41  34  29   40  33  29   27
8  55  41  32  26   53  40  32  26   39  31  26   37  31  26   36  30  25   23
9  51  37  29  23   50  37  29  23   36  28  23   34  28  23   33  27  23   21
10 48  34  26  21   46  34  26  21   33  26  21   32  25  21   31  25  21   19
