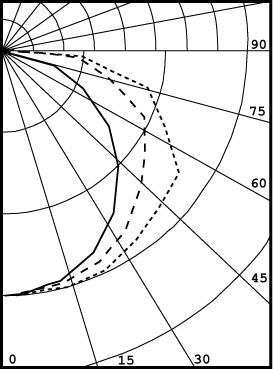

Photometric and
Performance Data

SERIES
R400

(1-light)

93% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   544      19       21
  0-40   932      32       35
  0-60   1788     62       67
  0-90   2685     93       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   2685     93       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  112 112 112 112  109 109 109 109  104 104 104  100 100 100  96  96  96   94
1  99  93  88  84   96  91  86  82   87  83  80   83  80  77   80  77  75   72
2  89  80  72  65   86  78  71  65   74  68  63   71  66  61   68  64  60   58
3  80  69  60  53   78  67  59  52   64  57  51   61  55  50   59  54  49   47
4  73  60  51  44   70  59  50  43   56  49  43   54  47  42   52  46  41   39
5  67  53  44  37   65  52  43  37   50  42  36   48  41  36   46  40  35   33
6  61  48  38  32   59  47  38  32   45  37  31   43  36  31   42  36  31   29
7  57  43  34  28   55  42  34  28   41  33  27   39  32  27   38  32  27   25
8  53  39  30  25   51  38  30  25   37  30  24   36  29  24   35  29  24   22
9  49  36  28  22   48  35  27  22   34  27  22   33  26  22   32  26  21   20
10 46  33  25  20   45  32  25  20   31  24  20   30  24  20   30  24  19   18
