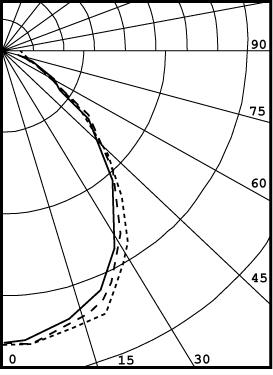

Photometric and
Performance Data

SERIES
R455

(3-light PK)

89% Total Luminaire
Efficiency

Zonal Lumen Summary

  Zone   Lumens   %Lamps   %Fixture

  0-30   3190     21       24
  0-40   5378     36       40
  0-60   10114    67       76
  0-90   13327    89       100
90-120   0        0        0
90-130   0        0        0
90-150   0        0        0
90-180   0        0        0
 0-180   13327    89       100


COEFFICIENTS OF UTILIZATION (CU) - ZONAL CAVITY METHOD
RF                                       20
RC       80               70             50           30           10        0
RW 70  50  30  10   70  50  30  10   50  30  10   50  30  10   50  30  10    0
0  106 106 106 106  103 103 103 103  99  99  99   95  95  95   91  91  91   89 1  96  92  88  84   94  90  86  83   86  83  80   83  80  78   80  78  76   74
2  87  80  73  68   85  78  72  67   75  70  65   72  68  64   70  66  63   61
3  79  69  62  55   77  68  61  55   66  59  54   63  58  53   61  56  52   50
4  73  61  53  46   71  60  52  46   58  51  46   56  50  45   54  49  44   42
5  66  54  46  40   65  53  45  39   52  44  39   50  44  39   48  43  38   36
6  61  49  40  34   60  48  40  34   46  39  34   45  38  33   44  38  33   31
7  57  44  36  30   55  43  35  30   42  35  30   41  34  29   40  34  29   27
8  53  40  32  27   51  39  32  26   38  31  26   37  31  26   36  30  26   24
9  49  36  29  24   48  36  29  24   35  28  24   34  28  23   33  27  23   22
10 46  34  26  21   45  33  26  21   32  26  21   32  25  21   31  25  21   19


<- Back to Index

Download photometric file for this fixture type.   WELLMADE PRODUCTS 1715 KIBBY ROAD - MERCED - CALIFORNIA - 95340 (209) 723-9120 - FAX: (209) 723-9131
